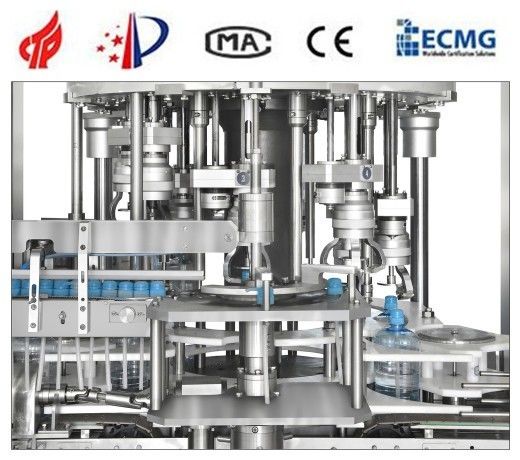

Macchina di copertura della pompa a rotazione in acciaio inossidabile a controllo PLC completamente automatica

Caratteristiche principali

Questa macchina è una tappatrice a pompa rotativa, con funzionamento stabile, ampia gamma di utilizzo, applicabile a bottiglie rotonde, bottiglie ellittiche e secchi quadrati, con un'elevata velocità di tappatura;

Integra l'ingresso delle bottiglie, l'elevazione dei tappi, lo smistamento dei tappi, l'alimentazione dei tappi, la pressatura dei tappi e l'uscita delle bottiglie, adotta la presa del tappo e il posizionamento della tappatura, completando il processo di tappatura in sincronia con il movimento della bottiglia;

Senza alcun danno alla bottiglia e al tappo durante il processo di tappatura, si ottiene un'elevata percentuale di successo;

L'intera macchina è controllata da PLC, azionata da HMI; paragonabile ai prodotti stranieri simili, con una lunga durata dei pezzi di ricambio, funzionamento stabile, bassa rumorosità, ampia gamma di utilizzo, elevata velocità di tappatura.

La superficie della macchina è trattata con lucidatura, aspetto elegante;

La velocità di lavoro di questa macchina può essere regolata facilmente, adatta per essere equipaggiata con una linea di confezionamento, è la scelta ideale per officine di confezionamento di grandi e medie dimensioni.

1. Nella parte di ingresso della bottiglia, è installata una vite di alimentazione della bottiglia per garantire che la bottiglia possa entrare agevolmente nella macchina principale, senza spruzzare materiale; quando la bottiglia raggiunge la stazione di tappatura, il collo della bottiglia viene bloccato da un dispositivo di bloccaggio, per garantire che la bocca della bottiglia possa essere centrata con la testa di tappatura e ottenere un buon risultato di tappatura.

2. Quando la vite di alimentazione rileva l'ingresso della bottiglia, nel frattempo, il cilindro di alimentazione dei tappi invia il tappo alla ruota a stella di alimentazione dei tappi, la testa di tappatura afferra il tappo e regola automaticamente la posizione, questa macchina ha la funzione di assenza di bottiglia, assenza di tappo.

3. La velocità di ingresso della bottiglia, tappatura, trasporto della bottiglia ed elevazione dei tappi può essere regolata nel touch screen, per evitare la caduta della bottiglia, il blocco della bottiglia a causa della velocità discordante, oltre ad aumentare l'efficienza di lavoro; la ruota a stella della bottiglia è lavorata in base alla forma della bottiglia e la superficie è liscia, senza danneggiare alcuna bottiglia;

4. Regolazione delle specifiche:

1) a causa della diversa altezza della bottiglia, l'altezza del telaio principale può essere regolata dal motore principale, in modo comodo ed efficiente;

2) a causa del diverso diametro della bottiglia, è necessario sostituire solo la ruota a stella della bottiglia, ogni ruota a stella è incisa con un segno, è facile trovare la ruota a stella corrispondente, in modo comodo ed efficiente;

Il telaio principale e i materiali di outsourcing utilizzano tutti acciaio inossidabile 304 di alta qualità, lunga durata e aspetto elegante;

5. La macchina è intelligente e umanizzata, con la funzione di protezione automatica di interblocco, allarme, conteggio della resa e regolazione manuale / automatica; la macchina è protetta da una porta di protezione ambientale, per garantire la sicurezza dell'operatore.

1. Funzione di protezione della macchina:

1) Protezione da mancanza / blocco della bottiglia: quando la bottiglia manca nel punto di ingresso o la bottiglia si blocca nel punto di uscita, la macchina si fermerà e si allarmerà automaticamente;

2) Protezione della soglia: la macchina è dotata di un dispositivo di soglia della porta di sicurezza, durante il normale funzionamento, quando una qualsiasi porta di questa macchina è aperta, la macchina si fermerà e si allarmerà automaticamente;

3) Protezione della pressione dell'aria: c'è un separatore olio-acqua installato nel tubo dell'aria della macchina, prolungando la durata dei componenti pneumatici, quando la pressione dell'aria in ingresso è troppo alta o troppo bassa, la macchina si fermerà e si allarmerà automaticamente (tutti gli allarmi sopra indicati verranno visualizzati tramite touch screen e segnalati tramite suono-luce);

2. Quando si cambiano le specifiche della bottiglia, tutte le parti di regolazione installano un indicatore digitale, una scala e hanno un segno inciso o un segno speciale.

3. Tutti i bordi e gli angoli della macchina sono lavorati con lucidatura, tutte le parti in movimento sono dotate di un cappuccio protettivo, per eliminare potenziali rischi per la sicurezza, implementare la sicurezza della produzione senza incidenti.

4. La scatola elettrica della macchina è progettata separatamente, a prova di acqua, percorso del gas, linee del circuito standard, senza linee di salto, con funzione di autoprotezione automatica, c'è un pulsante di arresto di emergenza sulla piattaforma di controllo;

Parametro tecnico:

Testa di tappatura

In base alle caratteristiche del materiale di confezionamento dell'utente, scegliere di utilizzare una testa di tappatura adatta, questa testa di tappatura sarà progettata per essere di tipo a pressione.

Touch screen:

Assorbire il concetto di funzionamento avanzato straniero, la macchina utilizza un touch screen mobile, può ruotare di 360°, aspetto elegante e funzionamento comodo.

Rifiuto difettoso

la macchina può identificare ed eliminare automaticamente i prodotti difettosi, il che fa risparmiare molta energia all'operatore;

Armadio elettrico:
Il nuovo tipo di telaio adotta la struttura del quadro elettrico laterale verticale, che consente di risparmiare molto spazio per la macchina ed è bello e pratico, garantendo che il quadro elettrico non sia facile da inumidire e influenzare; quando l'apparecchiatura è in funzione, il quadro elettrico non può essere aperto per la sicurezza dell'utente. L'armadio elettrico della nostra azienda è dotato di vetro. La finestra è comoda per l'utente per operare normalmente all'interno del dispositivo di osservazione in funzione; il pannello della porta incernierata garantisce che la manutenzione e il debug del pannello della porta dell'interruttore siano comodi e convenienti e la pluralità di ventole di raffreddamento sul lato fornisce prestazioni di dissipazione del calore efficienti al quadro elettrico; la disposizione modulare del circuito del dispositivo è forte e debole Il cablaggio elettrico è separato, evitando la possibilità di forti interferenze elettriche e altri problemi imprevedibili.

Protezione della soglia: l'host è dotato di un dispositivo di allarme della soglia della porta di sicurezza. Durante la normale produzione, aprire la porta di sicurezza (intorno alla porta) e l'host emette automaticamente un allarme e arresta la macchina;

Un separatore olio-acqua è installato davanti al tubo principale di aspirazione. Quando la pressione è troppo alta o troppo bassa, l'host emette automaticamente un allarme e arresta la macchina; (Tutti gli allarmi di cui sopra sono visualizzati sul touch screen e allarmi sonori e luminosi allo stesso tempo)
